Паспорт вентиляционной системы

Приходящие с проверками инспекторы роспотребнадзора, отмечая отсутствие паспортов на проверяемом объекте, часто пишут в предписаниях «провести паспортизацию». Вот и появилось новое понятие  паспортизация, как обособленный вид работ.

Технически это или пусконаладка, или наладка, или производственный контроль (аэродинамические испытания без наладки). С акцентом, что итогом «паспортизации вентиляции» является предоставление паспортов.

Так что, когда запрашивают паспортизацию, я часто ожидаю, что нужны только паспорта, правильно оформленные бумаги, а не проверка состояния вентиляции.

Паспорт вентиляции

Паспорт системы вентиляции, это примерно как паспорт человека. Вроде иногда можно обойтись, но если потребовался, то ничем не заменишь. В связи с важностью этого документа на сайте есть другие страницы, основная из них  про правильный паспорт.

правильный паспорт системы вентиляции

Что паспортизируют?

Паспорт не случайно называется паспортом СИСТЕМЫ вентиляции. Система  это несколько компонентов, чаще всего вентилятор и сеть воздуховодов так что на оконные вентиляторы и естественную вентиляцию паспорта обычно не оформляют.

Сетей воздуховодов нет у моноблочных завес и воздушно-отопительных агрегатов, но там есть два компонента  вентилятор и теплообменник, так что паспорта иногда делают.

Паспорта на оконные вентиляторы технически возможны, их заказывают осторожные или предусмотрительные заказчики. Мало ли что инспекция затребует?

Сколько паспортов нужно на объект?

Вопрос о наличии паспортов часто задают заведующим детскими садами, завхозам школ, и другим очаровательным дамам. Начиная искать ответ, они звонят в Вентиляционную лабораторию, иногда считая, что нужен один паспорт, на весть объект.

Количество паспортов равно количеству вентиляторов. Редко бывает, что он один. Например, в небольшой мастерской одна вентиляционная система  но это приточно-вытяжная система, на неё оформляется два паспорта, на приточную и вытяжные части соответственно.

В средней школе 3-7 систем, две в столовой, одна-две в спортзале, одна в кабинете химии и т.п.

Основные объекты для паспортизации вентиляции

Сейчас для нашей лаборатории это:

• средние школы и прочие МБОУ
• гаражи, автопарки
• детские сады
• небольшие предприятия.

Но как-то раз мы делали паспортизацию на огромном предприятии, более 5 000 установок. Навряд ли ещё остались такие объекты без паспортов.

Кто делает паспорта?

В техническом контексте после завершения монтажа вентиляции и индивидуальных испытаний (обкатки) наладочная организация (по договору и смете) проводит пусконаладку и оформляет паспорта.

Понятно, что раз паспортов нет, то это не было сделано.

Юридически для выполнения паспорта достаточно допуска СРО, который есть почти у любой монтажной организации.

Паспорт систем вентиляции

Самым дешёвым способом обзавестись паспортом является обращение в монтажную организацию с этой просьбой. Если монтажники хорошо заработали на вас, то могут сделать бесплатно.

Если вентиляция ещё только в плане, то нужно в договоре обязательно оговорить предоставление паспортов.

Вентиляция старая, паспортов нет, что делать?

Любая организация, занимающаяся монтажом вентиляции, и имеющая допуск СРО может оформить паспорт. Для этого у них должно быть несколько поверенных приборов и грамотный вентиляционщик.

Приборы есть недорогие, но ежегодная поверка что-то стоит, и у монтажников плохо окупается, так что приборов может и не быть. К сожалению, способного на замеры вентиляционщика тоже может не быть. Но если возьмутся, то что-то для галочки сделают.

Иногда монтажники берутся сделать без замеров. Задёшево может это и имеет смысл, но инспектора в этом смысле поднатаскались, часто требуют приложить поверки приборов, а иногда и показать.

При привлечении монтажной организации главное не ошибиться с ценой.

Цена паспортизации вентиляции

Монтажные организации, если не удалось убедить их сделать бесплатно, могут взять немного,  при условии, что наличкой, хорошо знакомы с темой, и замеров делать не будут.

Красная цена такого паспорта: пятьсот рублей. Естественно, если система очень простая, и имеется проект. Обычно просят 1-3 тысячи. Пятьсот рублей за такую работу нормальная цена, но тысячи  это дорого. За эту цену уже можно сделать нормально.

Если для организации паспортизация является профильной работой с постоянными объёмами, то ценник составляет от 1 до 15 тысяч рублей. В этот диапазон укладывается вся работа по замерам и паспортизации, но не командировочные. Если объект в Хатанге, то это не может не повлиять на цену.

Вентиляционная лаборатория выполняет работы по паспортизации в этом же диапазоне (0,5 — 15,0 тысяч рублей), но без командировочных. Их мы закладываем в цену паспортов. На вертолётные вахты я летаю неохотно. Хотя зависит от объема работ. Так что верхний предел  10-15 тысяч за систему, это тоже редко.

Цены 0,5-1,5 тысяч это можно, но при некоторых условиях, например, много простых крышных вентиляторов на одной крыше, так что наиболее вероятный диапазон цен паспортизации 2-5 тысяч.

У нас большой опыт по разнообразным объектам, так что цену обычно называем сразу, но вообще нужен проект и иная имеющаяся вентиляционная документация. Иначе приходится немного завышать цену для исключения рисков.

Цена паспортизации в интернете

Меньшая цена, обычно при лучшем качестве  является нашим конкурентным преимуществом. Она обеспечивается меньшими накладными расходами, мы работам как ИП по упрощёнке, специализацией, и тем, что там, где это возможно, я работаю один.  С современными приборами это реально. Паспорта тоже оформляю сам.

Если большая работа требует быстрого выполнения, то мы собираем несколько звеньев, делаем с конкурентной скоростью, но цена уже по верхней планке.

Очень дешёвая паспортизация

Иногда в заявках на торги встречаются невероятно низкие цены. Это возможно только если исполнитель много лет занимается именно этим объектом, и работает по договорённости с заказчиком по упрощённой схеме.

У нашей лаборатории тоже есть такие объекты, где мы работает много лет и делаем только необходимый минимум работ. Но первый раз мы запросили и получили реальную цену, снизив её уже потом, при повторном выполнении.

Тендеры

Мы делаем много бюджетных организаций, без тендеров. Цена у нас конкурентная, но на тендерах всё как-то непонятно. Выигрывают нереально низкие цены, за которые даже посетить все объекты не получится.

Что нужно для оформления паспорта?

Нужен проект. Если проекта нет, то паспорт оформляется по результатам фактических замеров и обследования, потом параметры воздухообмена сравниваются с нормативами. Второй вариант требует большей квалификации исполнителя.

Дополнительно желательна выдержка из предписания роспотребнадзора по всем вопросам, касающимся вентиляции.  Это для точности формулировок, чтобы меньше вопросов было.

Итоги паспортизации

В области инструментального контроля вентиляции мы можем почти всё, при паспортизации обычно:

• предоставляем паспорта с протоколами замеров
• выдаём таблицу кратности воздухообмена
• выдаём ведомость дефектов
• предоставляем индивидуальную инструкции по эксплуатации (краткую форму)
• проводим оценку энергоэффективности
• предоставляем журналы.

Естественно, итоговая документация зависит от реальной потребности заказчика и цены договора.

Мелкие нетрудоёмкие дефекты мы устраняем сразу по ходу работ. Работа сопровождается в течении года.

Срок действия паспортов

Паспорта оформляются на весь срок службы системы вентиляции. Переоформляются при существенных изменениях, например, при перекладке сетей. Замена оборудования вносится в паспорт без переоформления.

Данные о периодических испытаниях вносят в паспорта, протоколы прикладывают.

Паспортизация вентиляции: как заказать?

В случае работы с нами схема заказа такая:

При объеме до десяти установок.

• Написать письмо, из которого должны быть понятны: адрес, название и тип объекта, какие документы на вентиляцию имеются, объём работ, иные требования.
• Если всё понятно, то я сразу отвечу с коммерческим предложением. Если нет  задам вопросы.
• При работе с бюджетной организацией ждём реквизиты и пример договора, в разных местах разные требования, оформляем договор, после согласования ждём скан подписанного договора, выполняем работу.
• С готовыми паспортами, обычно курьером, высылаем договорную документацию. После оплаты по почте обмениваемся остальными документами.

С небюджетными организациями нужна предоплата на командировку, обычно 50%.

Варианты выполнения паспортизации

Наши партнёры работают во многих местах страны, это позволяет выполнять работу так, что замеры делают наиболее географически близкие коллеги, а паспорт с печатями оформляем мы. Это удешевляет паспорта за счёт командировочных.

Паспортизация без выезда

Если у вас есть замеры, выполненные аккредитованной или иной надёжной организацией, то мы можем сделать паспорта на их основании, скорее всего дополнительно понадобятся фотографии оборудования.  Но это индивидуально, звоните или пишите, обсудим.

переделал 13.01.2018

Между строк

Срок действия паспортов на вентиляцию

Повторная паспортизация проводится, если вентсистема изменяется существенным образом, например, меняется трасса и расходы по сети. Во всех остальных случаях работа по актуализации паспорта называется производственный контроль, новый протокол аэродинамических испытаний прикладывается к паспорту.

Таким образом у паспорта нет срока действия. Срок действия есть у протокола последнего испытания системы. Этот срок определяется нормативной литературой, и в общем случае равен одному году. По истечении года после последнего замеру систему нужно обследовать, оформить протоколы замеров, приложить их к паспорту и сделать соответствующие записи в самом паспорте.

19 июля 2011

Пример

Для медицинских учреждений действует СанПиН 2.1.3.2630 – 10

26 апреля 2012

Консультации по оформлению паспортов вентиляции

Тема оформления правильных паспортов на вентиляцию не перестаёт волновать потенциальных заказчиков. Я стал оказывать услуги по этому направлению. Обращайтесь, помогу, чем возможно в дистанционном режиме.

3 марта 2013

Тексты вентиляционной тематики

Статья на этой странице очень нравится некоторым создателям сайтов: её постоянно воруют, иногда немного переделывают, и размещают у себя. Так что по некоторым поисковым запросам в выдаче на первой странице половина текстов мои. И среди них только один-два с подписью, да и те обычно от коллег, которым я разрешил перепечатывать все мои материалы.

Дорогие создатели вентиляционных сайтов: не поступайте так, это несолидно, и, думаю, скорее вредит сайту, чем помогает  так как ставит под вопрос репутацию представленной на сайте компании. Просто закажите статью у меня.

27.03.2016

Ведение паспортов систем вентиляции

Присоединяйтесь к нам: ВКонтакте, Facebook’e, Google +, Instagram

Паспорт вентиляции

Паспорт вентиляции – это технический  документ, содержащий сведения о составе и параметрах вентиляционной системы с аэродинамическими испытаниями вентилятора с замерами расходов воздуха и  с зарисовкой данных оборудования с трассировки воздуховодов на аксонометрической схеме вентустановки. Паспорт вентиляционной установки необходим для: оценки фактического состояния и эффективности вентиляционной системы; для определения соответствию нормам и проекту; для своевременного выявления и предупреждения предаварийных ситуаций; для предъявления при аттестации и сертификации промышленного или административного объекта Ростехнадзору и иным государственным структурам (СЭС, Роспотребнадзор, ТСЖ,…). Паспорт вентиляционной системы содержит: наименование, назначение и расположение вентустановки; технические характеристики вентилятора, электродвигателя, воздушного фильтра, увлажнителя, калорифера и сечения воздуховодов; фактические замеры расходов воздуха по сети и неувязка с проектными (нормируемыми) значениями указывается в таблице. При неувязке, расхождении фактических замеров воздуха с проектным значением в меньшую или большую сторону, менее чем на 10%, — вентситема считается соответствует нормативам.

 Стоимость паспорта вентиляции

Стоимость паспорта вентиляции расчитывается индивидуально, и, как правило, диапазон цен составляет от  2500 рублей до 7000 рублей с НДС 18% в зависимости от производительности по  объему воздуха. Для оформления паспорта вентустановки наш инженер выезжает на объект;  производится проверка вентиляции и замеры воздуха,

Срок выдачи паспорта вентиляции — от 2 дней, в зависимости от количества до 10 рабочих дней.

Паспортизация вентиляции

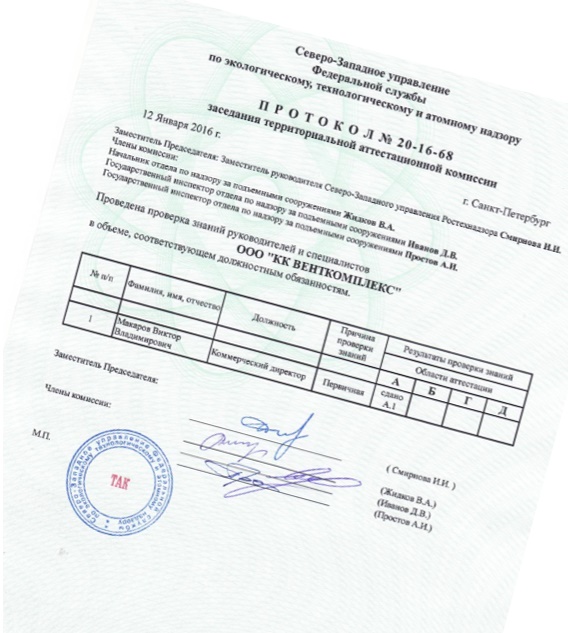

Наши квалифицированные инженеры имеют большой опыт выполнения работ паспортизации и проведения экспертизы и аудита вентиляционных систем. Соблюдены требования, предусматривающие аттестацию специалистов в Ростехнадзоре с допуском выполнения работ на промышленных объектах и цехах, что позволяет нам предоставить сертифицированную документацию для заказчика. Паспортизация систем вентиляции производится при необходимости оценки эффективности вентиляции, при утере проектной документации или по окончании монтажа вентиляционных систем на объекте для получения исполнительной документации и для пусконаладки. Подробнее: паспортизация систем вентиляции…

Наши выполненные объекты по паспортизации и обследованию систем вентиляции в Санкт-Петербурге: промышленные объекты в т.ч. Кировский Завод (ЗАО «КировТэк»), ГазПром (ООО «ГАЗПРОМНЕФТЬ ТЕРМИНАЛ СПБ»), ГУП «Петербургский метрополитен», Хлебозавод в пос.Сертолово, покрасочные цеха (ООО «ДВ КОЛОР), а также больницы (ООО «Медицинский центр «Панацея»), зубные поликлиники частные и государственные (Стоматологическая поликлиника № 6) , бассейны (Бассейн «ВОЛНА» в Московском районе), кафе и рестораны (ООО «Кафе ”На Знаменской» Невский пр. дом 120), театральные кассы (ООО «Дирекция театрально-зрелищных касс»), офисы и бизнес-центры (ПАО «ЛенГипроТранс») и др…

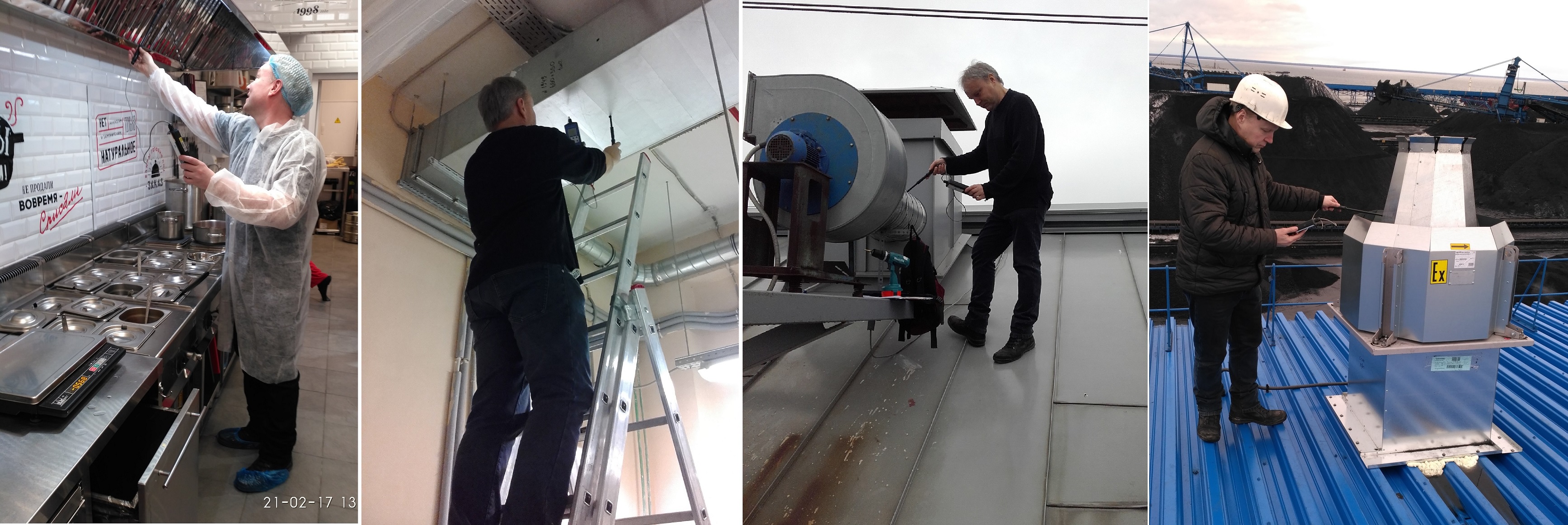

Замеры воздуха вентиляции

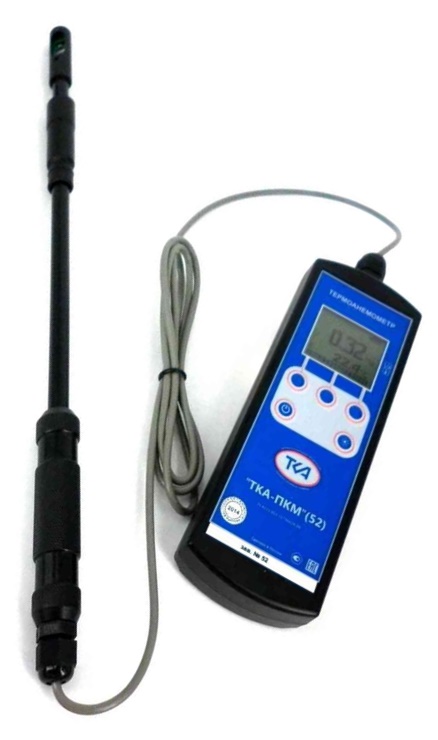

Для определения скорости воздушных потоков и режима воздуха используем современные модели измерительного оборудования, прошедшие  проверку на качество, и соответствующие требованиям ГОСТ. Наше измерительное оборудование  внесено в  Государственный реестр средств измерений   и проходит ежегодную стационарную поверку на заводе-изготовителе. Замеры воздуха вентиляции заносятся в таблицу фактичеких значений паспорта вентиляционной системы и уточняются расхождения с проектными значениями. Подробнее: замеры воздуха…

Для расчета стоимости паспорта вентиляции вышлите нам запрос по эл. почте: info@ventkomplex.ru , или свяжитесь с нами по тел.: (812) 922-61-00

Пример  Паспорт вентиляции

Образец паспорта вентиляционной установки с примером заполнения таблицы маркировок оборудования и фактических замеров воздуха и аксонометрической схемы прилагаем. Паспорт вентиляционной системы оформляется в соответствии формы в Приложении №2 в СНиП 3.05.01-85 "Внутренние санитарно-технические системы", а параметры вентиляционной установки должны соответствовать СанПиН 2.2.4.548-96 "Гигиенические требования к микрокимату производственных помещений" и СП СНиП 41-01-2003 "Отопление, вентиляция и кондиционирование" актуализированная редакция.

Скачать СНиП 3.05.01-85

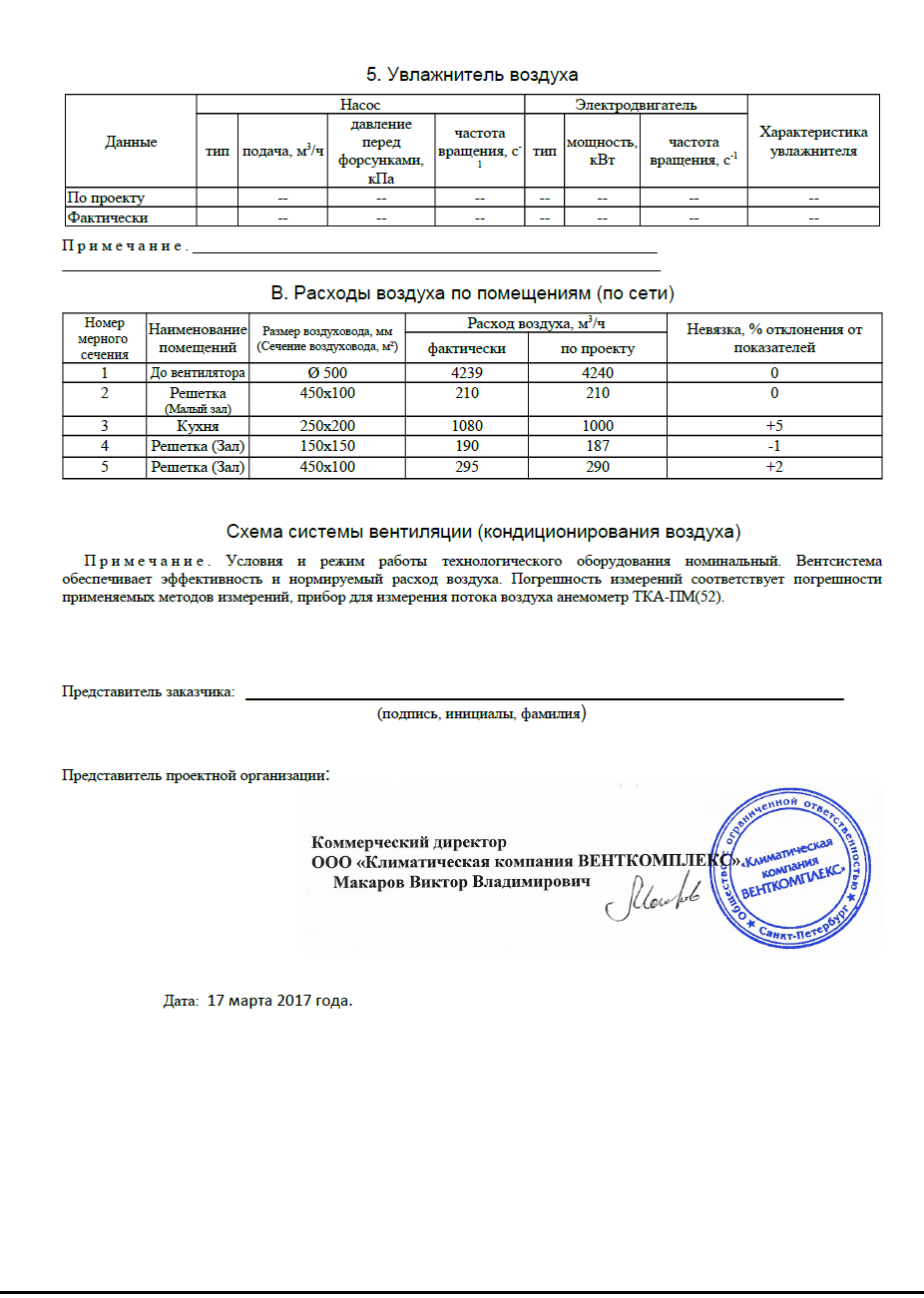

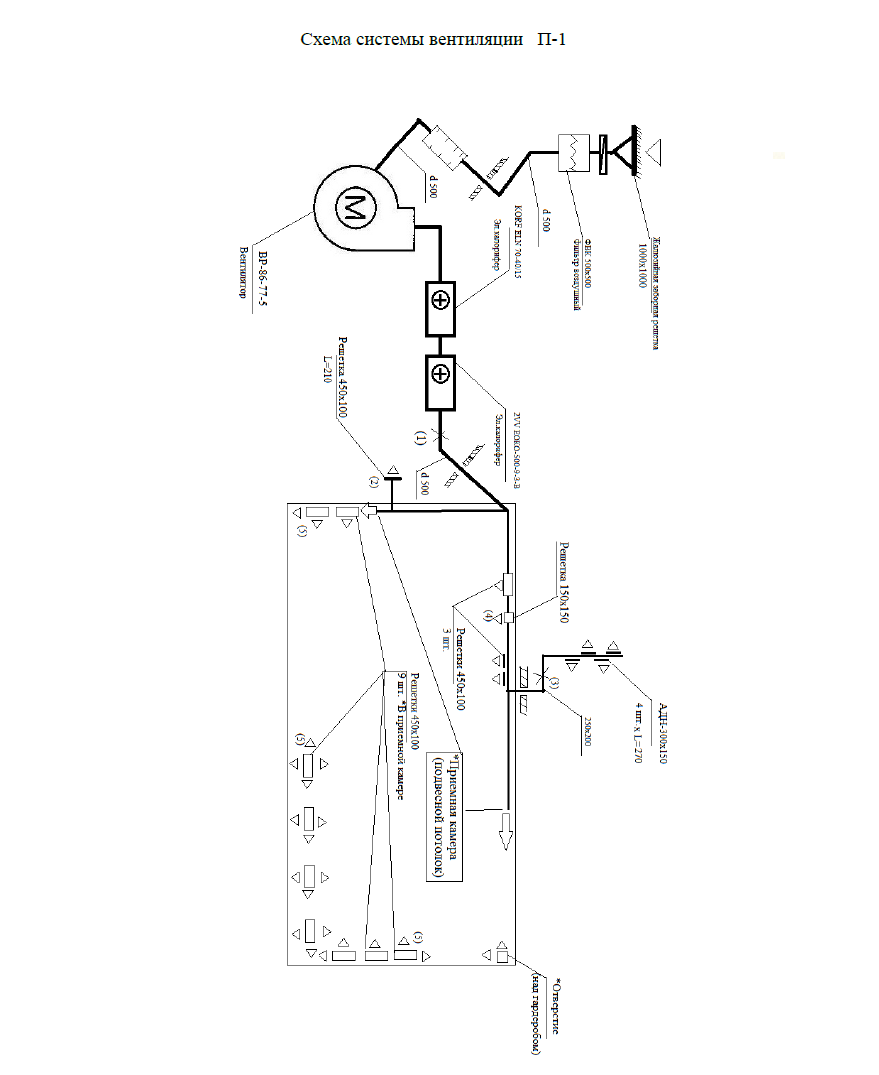

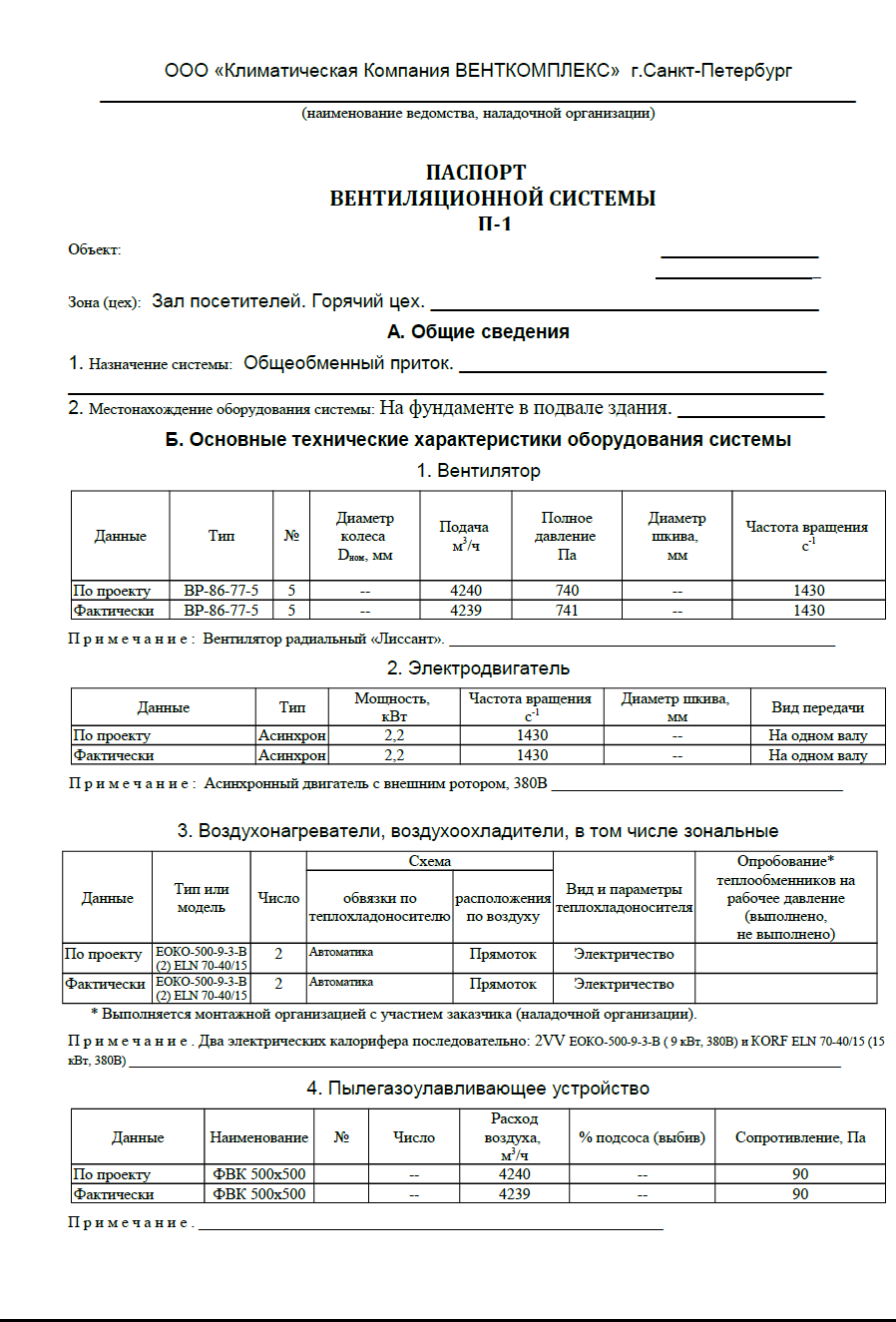

Образец паспорта вентиляционной установки:

Обследование систем вентиляции

Обследование сиcтем вентиляции с замерами воздуха с выдачей Акта обследования вентиляции и паспорта вентустановки, оформляем в течение рабочего дня с момента выезда на объект нашего инженера для осмотра системы вентиляции. Акт обследования вентиляции содержит: наименование и расположение вентиляционной системы на объекте, назначение и комплектацию оборудованием, техническое состояние узлов, замеры расхода воздуха в характерных точках вентсистемы и их соответствие нормам. На основании полученных данных при осмотре и проверке вентустановки в Акте обследования указывается эффективность и допуск к эксплуатации. Также в Акте обследования систем вентиляции указываются рекомендации по техническому обслуживанию и ремонту. Дефектация вентиляции производится с целью определения неисправных узлов и стоимости по их ремонту и замене. Подробнее: обследование систем вентиляции…

Стоимость обследования вентиляционной системы с выездом инженера на объект для осмотра и замеров воздуха: 3.000 рублей с  НДС.

Аэродинамические испытания и пусконаладка вентиляции производится при заключении Договора в т.ч.

Энергосберегающая вентиляция, кондиционирование и отопление

обследование и паспортизация вентиляции. Акт аэродинамических испытаний оформляется на все вентустановки здания c указанием замеров воздуха и вывод о соответствии проекту и нормам. Пусконаладка систем вентиляции производится посредством регулировки воздушых клапанов и воздухораспределяющих устройств в соответствии проектных значений расходов воздуха равномерно по помещениям здания.

Обследование и паспортизация систем вентиляции с замерами воздуха

Обследование и паспортизация систем вентиляции

с выдачей паспорта вентиляционной системы и Акта обследования вентиляции.

Звоните!!! Тел.: (812) 922-61-00

Планы помещений высылайте нам   по эл. почте: info@ventkomplex.ru

ФОРМА ПАСПОРТА ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ (СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА)

Вентиляционные системы противодымной вентиляции, так же как и системы общеобменной вентиляции подлежат обязательной паспортизации. Порядок оформления паспорта на противодымную систему не очень  отличается от порядка оформления на общеобменную вент. систему и указан в СП 73.13330.2012 «Внутренние санитарно-технические системы зданий. Актуализированная редакция СНиП 3.05.01-85».

Однако, специфика регулировки  и настройки параметров работы противодымных вент. систем, имеет ряд особенностей. Особенности работы данных систем могут значительно влиять на фактический результат, который в итоге необходимо сравнивать с проектным (расчетным) параметром и принимать решение о готовности системы к эксплуатации. Большую роль имеют обоснованные проектные решения и расчеты, выполненные в соответствии с существующими методиками определения параметров противодымной вентиляции. Организации, имеющие в своем штате как проектную, так и монтажную группу, как правило, легко справляются с паспортизацией вент. систем.

Так в чем же особенность оформления паспортов систем противодымной вентиляции?

Рассмотрим виды систем противодымной вентиляции, на которые требуется паспортизация:

1. Системы дымоудаления с искусственным (механическим) побуждением;

2. Системы подпора воздуха, создающие избыточное давление и (или) скорость истечения воздуха через дверной проем.

3 Системы компенсационного притока (подпора) воздуха с искусственным (механическим) побуждением.

Особенность заключается в том, что для испытания данных систем существует соответствующий нормативный документ ГОСТ Р 53300-2009 «Противодымная защита зданий и сооружений. Методы приемосдаточных и периодических испытаний». Именно этим документом и руководствуются при принятии систем противодымной защиты (ПДЗ) в эксплуатацию. Поэтому для того, чтобы система успешно прошла контрольные испытания, необходимо, при пуско-наладке и оформлении паспорта, следовать так же требованиям, указанным и в специализированной нормативной документации. Правильно оформленный паспорт на систему ПДЗ должен иметь не только результат, выраженный в  числовых значениях, но и краткую характеристику условий измерения параметров  вент системы, что обеспечит воспроизводимость результатов при контрольном опробовании.

Следует так же отметить, что в настоящее время нет жестких правил по оформлению паспортов вент. систем ПДЗ. Значит ли это, что паспорт будет таким, каким Вы его оформите? Да, но хочется  напомнить поговорку: «Встречают по одежке – провожают по уму». Грамотно оформленный паспорт на вент. систему – это в первую очередь облик организации, из которого складывается представление на сколько она компетентна и опытна в данной отрасли.

(Доступен для скачивания образец паспорта на  вент. систему дымоудаления из поэтажных коридоров жилого дома. В паспорт встроена Excel таблица для автоматического расчета параметров невязки.

Маркером выделены позиции для редактирования и заполнения).

Приложение N 9 к Правилам технической эксплуатации тепловых энергоустановок

(образец) ПАСПОРТ ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ Наименование предприятия ______________________________________________________________________ Цех ______________________________________________________________________ ______________________________________________________________________ 1. Общие сведения 1. Назначение вентиляционной системы ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ 2. Местонахождение оборудования вентиляционной системы ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ 3. Проект выполнен в _____ году (кем) ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ 4. Монтаж выполнен в ____ году (кем) ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ 5. Испытание и регулировка вентиляционной системы на проектные данные произведены ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ 6. Категория взрывопожароопасности ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ 7. Наименование взрывоопасных смесей и пределы взрывоопасных концентраций ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ 8.

Паспорт вентиляционной системы (РД 34.21.527-95)

Режим работы вентиляционной системы (постоянный, периодический) ______________________________________________________________________ ______________________________________________________________________ 9. Прочие сведения ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ 10. Паспорт составлен в ____ году Исполнитель ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ Ответственный за работу вентиляционных систем на предприятии ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ 2. Сведения об оборудовании вентиляционной системы и результаты исследований

Наименование показателя Данные проекта Фактические данные

до наладки после наладки Вентилятор

Тип и номер

Диаметр всасывающего отверстия, мм

Размеры выхлопного отверстия, мм

Частота вращения, об/мин

Полное давление, кгс/см2

Производительность, м3/ч

Предельно допустимая частота вращения, об/мин

Положение кожуха вентилятора

Электродвигатель

Тип и серия

Мощность, кВт

Тип передачи

Профиль и количество ремней

Диаметры шкафов, мм:

вентилятора двигателя

Воздуховоды

Защитное покрытие

Общая длина, м

Толщина, мм

Калориферная установка

Тип и номер

Количество, шт.

Общая поверхность нагрева, м2

Схема установки:

по теплоносителю по воздуху

Сопротивление воздуха, кгс/м2

Давление пара, кгс/см2

Перепад температуры воды, град. С

Температура воздуха, град. С:

до калорифера после калорифера наружного

Теплопроизводительность, ккал/ч

Коэффициент теплопередачи, ккал/(м2 град. С)

Пылеочистное устройство

Наименование

Тип, номер или размер

Количество, шт.

Количество воздуха до устройства, м3/ч

То же, после устройства, м3/ч

Подсос (выбивание) воздуха, %

Сопротивление, кгс/м2

Скорость воздуха на входе, м/с

Начальное содержание пыли, мг/м3

Содержание пыли в выходящем воздухе, мг/м3

Степень очистки, %

Прочее оборудование

3. Результаты аэродинамических испытаний

Номер точки Размеры сечений (мм) Площадь (м2) Температура (град. С) Давление пара (кгс/м2) Скорость (м/с) Производительность, (м3/ч) Невязка, +/- % динамическое статическое полное до наладки после наладки по проекту

4. Схема вентиляционной системы ______________________________ 5. Заключение о работе вентиляционной системы и рекомендации по улучшению эффективности ее работы _____________________________ 6. Результаты исследования воздушных сред на содержание производственных вредных веществ в зоне действия вентиляционной системы

Регистрационный номер и дата Место отбора проб воздуха Наименование вредных веществ Концентрация вредных веществ (мг/м3) норма фактическая превышение (раз)

7. Результаты обследования метеорологических условий в зоне действия вентиляционной системы (в помещении)

Регистрационный номер и дата Место измерений параметров воздуха Температура (град. С) Влажность (%) Подвижность (м/с) норма фактическая норма фактическая норма фактическая

8. Заключение о санитарно-гигиенической эффективности действия и техническом состоянии вентиляционной системы (записи инспекций)

Дата Содержание заключения Рекомендуемые мероприятия Организация, должность, подпись, печать

9. Сведения о выполненных мероприятиях согласно рекомендациям

Дата Вид работы Исполнитель Ответственный за эксплуатацию

10. Сведения по ремонту вентиляционной системы

Дата Вид ремонта Перечень выполненных работ Ответственный за эксплуатацию

Источник — Приказ Минэнерго России от 24.03.2003 № 115

Паспорт вентсистемы

Паспорт вентиляции

Паспорт вентиляции – это технический  документ, содержащий сведения о составе и параметрах вентиляционной системы с аэродинамическими испытаниями вентилятора с замерами расходов воздуха и  с зарисовкой данных оборудования с трассировки воздуховодов на аксонометрической схеме вентустановки. Паспорт вентиляционной установки необходим для: оценки фактического состояния и эффективности вентиляционной системы; для определения соответствию нормам и проекту; для своевременного выявления и предупреждения предаварийных ситуаций; для предъявления при аттестации и сертификации промышленного или административного объекта Ростехнадзору и иным государственным структурам (СЭС, Роспотребнадзор, ТСЖ,…). Паспорт вентиляционной системы содержит: наименование, назначение и расположение вентустановки; технические характеристики вентилятора, электродвигателя, воздушного фильтра, увлажнителя, калорифера и сечения воздуховодов; фактические замеры расходов воздуха по сети и неувязка с проектными (нормируемыми) значениями указывается в таблице. При неувязке, расхождении фактических замеров воздуха с проектным значением в меньшую или большую сторону, менее чем на 10%, — вентситема считается соответствует нормативам.

 Стоимость паспорта вентиляции

Стоимость паспорта вентиляции расчитывается индивидуально, и, как правило, диапазон цен составляет от  2500 рублей до 7000 рублей с НДС 18% в зависимости от производительности по  объему воздуха. Для оформления паспорта вентустановки наш инженер выезжает на объект;  производится проверка вентиляции и замеры воздуха,

Срок выдачи паспорта вентиляции — от 2 дней, в зависимости от количества до 10 рабочих дней.

Паспортизация вентиляции

Наши квалифицированные инженеры имеют большой опыт выполнения работ паспортизации и проведения экспертизы и аудита вентиляционных систем. Соблюдены требования, предусматривающие аттестацию специалистов в Ростехнадзоре с допуском выполнения работ на промышленных объектах и цехах, что позволяет нам предоставить сертифицированную документацию для заказчика. Паспортизация систем вентиляции производится при необходимости оценки эффективности вентиляции, при утере проектной документации или по окончании монтажа вентиляционных систем на объекте для получения исполнительной документации и для пусконаладки. Подробнее: паспортизация систем вентиляции…

Наши выполненные объекты по паспортизации и обследованию систем вентиляции в Санкт-Петербурге: промышленные объекты в т.ч. Кировский Завод (ЗАО "КировТэк"), ГазПром (ООО «ГАЗПРОМНЕФТЬ ТЕРМИНАЛ СПБ»), ГУП "Петербургский метрополитен", Хлебозавод в пос.Сертолово, покрасочные цеха (ООО «ДВ КОЛОР), а также больницы (ООО «Медицинский центр «Панацея»), зубные поликлиники частные и государственные (Стоматологическая поликлиника № 6) , бассейны (Бассейн "ВОЛНА" в Московском районе), кафе и рестораны (ООО «Кафе ”На Знаменской" Невский пр. дом 120), театральные кассы (ООО "Дирекция театрально-зрелищных касс"), офисы и бизнес-центры (ПАО "ЛенГипроТранс") и др…

Замеры воздуха вентиляции

Для определения скорости воздушных потоков и режима воздуха используем современные модели измерительного оборудования, прошедшие  проверку на качество, и соответствующие требованиям ГОСТ. Наше измерительное оборудование  внесено в  Государственный реестр средств измерений   и проходит ежегодную стационарную поверку на заводе-изготовителе. Замеры воздуха вентиляции заносятся в таблицу фактичеких значений паспорта вентиляционной системы и уточняются расхождения с проектными значениями. Подробнее: замеры воздуха…

Для расчета стоимости паспорта вентиляции вышлите нам запрос по эл. почте: info@ventkomplex.ru , или свяжитесь с нами по тел.: (812) 922-61-00

Пример  Паспорт вентиляции

Образец паспорта вентиляционной установки с примером заполнения таблицы маркировок оборудования и фактических замеров воздуха и аксонометрической схемы прилагаем. Паспорт вентиляционной системы оформляется в соответствии формы в Приложении №2 в СНиП 3.05.01-85 "Внутренние санитарно-технические системы", а параметры вентиляционной установки должны соответствовать СанПиН 2.2.4.548-96 "Гигиенические требования к микрокимату производственных помещений" и СП СНиП 41-01-2003 "Отопление, вентиляция и кондиционирование" актуализированная редакция.

Скачать СНиП 3.05.01-85

Образец паспорта вентиляционной установки:

Обследование систем вентиляции

Обследование сиcтем вентиляции с замерами воздуха с выдачей Акта обследования вентиляции и паспорта вентустановки, оформляем в течение рабочего дня с момента выезда на объект нашего инженера для осмотра системы вентиляции.

Акт обследования вентиляции содержит: наименование и расположение вентиляционной системы на объекте, назначение и комплектацию оборудованием, техническое состояние узлов, замеры расхода воздуха в характерных точках вентсистемы и их соответствие нормам. На основании полученных данных при осмотре и проверке вентустановки в Акте обследования указывается эффективность и допуск к эксплуатации. Также в Акте обследования систем вентиляции указываются рекомендации по техническому обслуживанию и ремонту. Дефектация вентиляции производится с целью определения неисправных узлов и стоимости по их ремонту и замене. Подробнее: обследование систем вентиляции…

Стоимость обследования вентиляционной системы с выездом инженера на объект для осмотра и замеров воздуха: 3.000 рублей с  НДС.

Аэродинамические испытания и пусконаладка вентиляции производится при заключении Договора в т.ч. обследование и паспортизация вентиляции. Акт аэродинамических испытаний оформляется на все вентустановки здания c указанием замеров воздуха и вывод о соответствии проекту и нормам. Пусконаладка систем вентиляции производится посредством регулировки воздушых клапанов и воздухораспределяющих устройств в соответствии проектных значений расходов воздуха равномерно по помещениям здания.

Обследование и паспортизация систем вентиляции с замерами воздуха

Обследование и паспортизация систем вентиляции

с выдачей паспорта вентиляционной системы и Акта обследования вентиляции.
